Nykyaikaisessa teollisessa tuotantoympäristössä suodattimista (suodatinkoneista) on tullut välttämättömiä ydinlaitteita, joilla on ratkaiseva rooli kiinteiden{0}}nesteiden erottamisessa, nesteiden puhdistuksessa ja tuotteiden laadun parantamisessa. Fyysisiä suodatusvälineitä hyödyntäen kiinteiden aineiden ja nesteiden tehokkaan erottamisen saavuttamiseksi näitä monipuolisia laitteita käytetään laajalti kemian-, lääke-, kevyen teollisuuden, elintarvike-, mineraalienkäsittely-, kivihiilen, vedenkäsittelyn ja monilla muilla aloilla. Monipuolisten rakenteiden, pienen koon, joustavan toiminnan, korkean hyötysuhteen ja suljetun toimintatavan ansiosta suodattimista on tullut ensimmäinen valinta yrityksille, jotka pyrkivät vähentämään kustannuksia, parantamaan tehokkuutta ja parantamaan laatua.
Suodattimien toimintaperiaate: Yksinkertainen rakenne, tehokas erottelu
Suodattimen perustoimintaperiaate on ytimekäs mutta käytännöllinen, ja se perustuu suodatinväliaineen erotusvaikutukseen ja paine-eron liikkeellepanevaan voimaan kiinteän-nesteen erotuksen saavuttamiseksi. Yksinkertainen suodatin koostuu säiliöstä, joka on jaettu ylempään ja alempaan kammioon suodatinväliaineella-yleisiä väliaineita ovat seulat, verkot, paperi, kudottu suodatinkangas, kalvot ja paljon muuta. Käytön aikana suodatettava neste ruiskutetaan suodattimeen tuloputken kautta. Tietyssä paineessa suodoksessa olevat kiinteät epäpuhtaudet jäävät suodatusväliaineeseen mekaanisen suodatuksen tai adsorptiosuodatuksen avulla, kun taas puhdas neste virtaa suodatusväliaineen läpi, poistuu suodattimesta alemman kammion poistoputken kautta ja lopulta saa suodoksen, josta on poistettu epäpuhtaudet.
On syytä huomata, että nesteen on voitettava vastus kulkiessaan suodatinjäännöskerroksen ja suodatusaineen läpi. Siksi paine-ero suodatusväliaineen kahden puolen välillä on olennainen liikkeellepaneva voima suodatuksen toteuttamisessa. Valitsemalla eri huokoskokoisia suodatusaineita yritykset voivat saada vaaditut epäpuhtauspitoisuusstandardit täyttävän suodoksen, joka mukautuu erilaisiin tuotantoprosessin vaatimuksiin. Suodatusprosessin aikana suodatusaineen pinnalle kertynyt suodatinjäännös sakeutuu vähitellen muodostaen suodatuskakun, mikä lisää läpi kulkevan nesteen vastusta ja vähentää suodatusnopeutta. Kun suodatinkammio on täytetty suodatinjäännöksellä tai suodatusnopeus on liian hidas tuotantotarpeiden täyttämiseksi, suodatus on pysäytettävä ajoissa suodatinjäämien puhdistamiseksi tai suodatusaineen korvaamiseksi suoraan. Lisäksi tuotantolinjan todellisten virtausvaatimusten mukaan suodattimet voidaan suunnitella yksi-pussi/ydin tai moni-pussi/ydin -rakenteiksi koko tuotantoprosessin vakaan ja tehokkaan toiminnan varmistamiseksi.
Suodattimien tuoteluokitus: Luokiteltu kysynnän mukaan, mukautettava monipuolisiin skenaarioihin
Suodattimilla on useita luokitusmenetelmiä, jotka jaetaan pääasiassa suodatuksen käyttövoiman, suodatusobjektien ja suodatustarkkuuden saamistavan mukaan. Jokaisella suodatintyypillä on omat ominaisuutensa ja soveltuvat skenaariot, joiden avulla yritykset voivat tehdä kohdennettuja valintoja omien tuotantotarpeidensa perusteella.
Luokittelu suodatuksen käyttövoiman mukaan
Suodattimen käyttövoiman eri tavoista riippuen suodattimet voidaan jakaa kolmeen luokkaan: painovoimasuodattimet, tyhjiösuodattimet ja painesuodattimet. Painovoimasuodattimet luottavat itse nesteen painovoimaan suodatuksen saavuttamiseksi, yksinkertaisella rakenteella ja alhaisella energiankulutuksella, jotka sopivat skenaarioihin, joissa suodatusvaatimukset ovat alhaiset ja prosessointikapasiteetti; tyhjiösuodattimet käyttävät alipainetta muodostamaan paine-eron, jolla on korkea suodatustehokkuus ja jota käytetään laajalti mineraalien käsittelyssä, kemianteollisuudessa ja muilla teollisuudenaloilla; painesuodattimet käyttävät ylipainetta nestesuodatuksen edistämiseen, nopealla suodatusnopeudella ja hyvällä erotusvaikutuksella, mikä on yleisimmin käytetty tyyppi nykyaikaisessa teollisessa tuotannossa.
Luokittelu suodatusobjektien mukaan
Eri suodatusobjektien mukaan suodattimet jaetaan nestesuodattimiin ja kaasusuodattimiin. Nestesuodattimia käytetään pääasiassa erilaisten nesteiden (kuten vesi, öljy, kemikaalit jne.) puhdistamiseen ja suodattamiseen, mikä on tämän artikkelin painopiste. kaasusuodattimia käytetään teollisuuden jätekaasun, paineilman ja muiden kaasujen suodattamiseen kaasun kiinteiden epäpuhtauksien poistamiseksi ja myöhempien laitteiden ja ympäristönsuojelun päästöstandardien suojaamiseksi.
Luokittelu suodatustarkkuuden mukaan
Matalasta korkeaan tarkkuuteen suodattimet voidaan jakaa karkeasuodatukseen, tarkkuussuodatukseen, ultrasuodatuslaitteisiin ja käänteisosmoosilaitteisiin. Niistä karkeasuodatus ja tarkkuussuodatus ovat laajimmin käytettyjä teollisessa tuotannossa, ja keskitymme niiden ominaisuuksiin ja sovelluksiin:
- Karkea suodatus (Multi{0}}Media Filtration) Karkea suodatus, joka tunnetaan myös nimellä multi-mediasuodatus, käyttää yhtä tai useampaa suodatusmateriaalia. Tietyssä paineessa samea vesi, jolla on korkea sameus, kulkee tietyn paksuisten rakeisten tai ei--rakeisten materiaalien läpi poistaakseen tehokkaasti suspendoituneita epäpuhtauksia ja kirkastaen vettä. Yleisiä suodatinmateriaaleja ovat kvartsihiekka, antrasiitti, mangaanihiekka jne. Karkeasuodatusta käytetään pääasiassa vedenkäsittelyn sameuden poistoon, pehmeään veteen, puhtaan veden esikäsittelyyn ja muihin linkkeihin, ja jäteveden sameus voi olla alle 3 astetta. Sen suodatustarkkuus on kuitenkin rajallinen, joten sitä käytetään yleensä esisuodattimena (etuvaiheessa) poistamaan ensin suuret-hiukkaset, suojaamaan myöhempiä{11}}tarkkuussuodatuslaitteita ja pidentämään laitteen käyttöikää.
- Tarkkuussuodatus (Turvasuodatin) Tarkkuussuodattimet, jotka tunnetaan myös nimellä turvasuodattimet, ovat yritysten suosimia niiden kompaktin rakenteen, pienen lattiapinta-alan, yksinkertaisen asennuksen ja käytön sekä laajan käyttöalueen vuoksi. Suodatustarkkuus vaihtelee välillä 0,5-2500 μm, mikä on paljon ohuempaa kuin ihmisen hiukset,- mitä pienempi huokoskoko, sitä suurempi suodattimen suodatustarkkuus. Sylinterin kuori on yleensä valmistettu ruostumattomasta teräksestä (pieni määrä hapon ja alkalin kestäviä PP-materiaaleja käytetään), jolla on erinomainen korkean -lämpötilan kestävyys ja joka voi toimia jatkuvasti korkeassa-700 asteen lämpötilassa sopeutuen ankariin teollisuustuotantoolosuhteisiin. Sisätiloissa käytetään muotoiltuja suodatinmateriaaleja, kuten suodatinkangasta, suodatinsiivilä, suodatinpussi, suodatinlevy, sintrattu suodatinputki, kierretty suodatinelementti, sula-puhallettu suodatinelementti, metallisuodatinelementti jne. Erilaisten suodatinmateriaalien mukaan tarkkuussuodattimet jaetaan pääasiassa kolmeen tyyppiin: pussityyppi, ydintyyppi ja korityyppi.

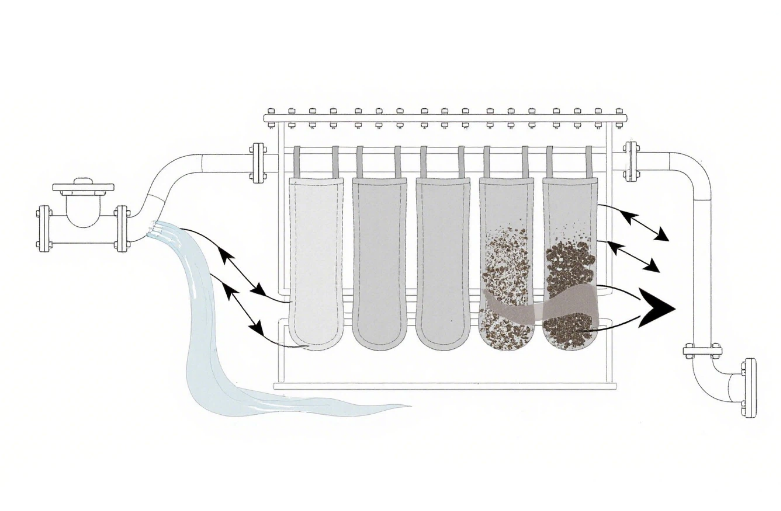

- Pussityyppinen suodatin: Sisäosaa tukee metalliverkkokori suodatinpussin pitämiseen. Neste virtaa sisään tuloaukosta, suodatetaan suodatinpussilla ja virtaa sitten ulos ulostuloaukosta. Epäpuhtaudet jäävät suodatinpussiin. Kun suodatinpussi on vaihdettu tai suodatinjäämät on puhdistettu (tietyn käyttöiän jälkeen), sitä voidaan käyttää uudelleen jatkuvasti. Sen suurimmat edut ovat suuri prosessointivirtaus ja pieni suodatusvastus, joka sopii skenaarioihin, joissa on suuri nesteenkäsittelykapasiteetti, kuten elintarvike- ja juomateollisuudessa, kemianteollisuudessa jne.
- Ydintyyppinen suodatin: Sen rakenne on samanlainen kuin pussityyppisen suodattimen, mutta se käyttää suodatinelementtiä, jolla on suurempi suodatustarkkuus. Suodatustarkkuus on yleensä välillä 0,001 - 100 μm. Yleisiä suodatinelementtien materiaaleja ovat sula-puhalletut PP-suodatinelementit, aktiivihiilisuodatinelementit, kierretyt suodatinelementit, taitetut mikrohuokoiset kalvosuodatinelementit ja korkean -lämpötilan kestävät toiminnalliset metallisuodatinelementit (kuten magneettiset suodatinelementit ja titaanistauvasuodatinelementit). Core-tyyppiset suodattimet soveltuvat skenaarioihin, joissa suodatuksen tarkkuusvaatimukset ovat korkeat, kuten lääke-, elektroniikka- ja muilla aloilla.
- Korityyppinen suodatin: Asennettu yleensä nesteensyöttöputken etupäähän, sen suodatustarkkuus on suhteellisen alhainen, ja sitä käytetään yleensä etupään{0}}suodattimena. Sen etuna on kuitenkin yksinkertainen ja kätevä puhdistus, ja sitä voidaan käyttää loputtomasti, mikä voi tehokkaasti vähentää yritysten käyttökustannuksia ja soveltuu erilaisten teollisuusputkistojen esisuodatukseen-.
Varsinaisissa sovellusskenaarioissa monet yritykset ovat saavuttaneet merkittäviä kustannussäästöjä ja tehokkuuden parannuksia järkevällä suodatintyyppien valinnalla. Esimerkiksi kemiallinen lannoitetehdas käyttää ydintyyppistä suodatinta, jossa on magneettiset suodatinelementit, nikkeli-pohjaisten katalyyttien talteenottamiseksi jätevedestä, jolloin saavutetaan 99,7 %:n sieppausnopeus yli 0,5 μm:n hiukkasista, ja vuotuinen talteen otettu katalyyttiarvo on yli 2 miljoonaa yuania, ja investoinnin palautusaika lyhenee 8 kuukauteen. Elektroniikkateollisuudessa 12{8}} tuuman kiekotehtaassa käytetään EP-luokan tarkkuussuodattimia, mikä vähentää hiukkasvirheiden määrää litografiaprosessissa 12 ppm:stä 2 ppm:iin ja alentaa kiekkokohtaista hintaa 15 %. Nämä tapaukset todistavat täysin suodattimien luokituksen valinnan tärkeän roolin teollisessa tuotannossa.
Suodattimien valintaperiaatteet: Tieteellinen valinta vakaan toiminnan varmistamiseksi
Sopivan suodattimen valinta on avain suodatustehokkuuden varmistamiseen, tuotantokustannusten alentamiseen ja laitteiden käyttöiän pidentämiseen. Yritysten tulee noudattaa seuraavia viittä perusperiaatetta valitessaan suodattimia, yhdistäen oman tuotantoprosessinsa, väliaineen ominaisuudet ja toimintavaatimukset:
1. Tulo- ja ulostulon halkaisijan periaate
Periaatteessa suodattimen tulo- ja poistoaukon halkaisija ei saisi olla pienempi kuin tukipumpun sisääntulon halkaisija, ja yleensä sen tulisi olla yhdenmukainen tuloputken halkaisijan kanssa. Tämä voi välttää halkaisijoiden epäsuhtaisen nesteen virtausnopeuden pienenemisen, varmistaa tuotantolinjan sujuvan toiminnan ja estää painehäviön olevan liian suuri, mikä vaikuttaa suodatustehokkuuteen.
2. Nimellispaineen periaate
Suodattimen painetaso tulee määrittää suodatusputkistossa mahdollisesti esiintyvän maksimipaineen mukaan. Jos suodattimen nimellispaine on pienempi kuin putkilinjan maksimipaine, voi se aiheuttaa laitevuotoja, vaurioita ja muita turvallisuusriskejä, jotka vaikuttavat normaaliin tuotantoon ja jopa vaarantavat käyttäjien henkilökohtaisen turvallisuuden. Siksi putkilinjan paineenvaihtelut on otettava täysin huomioon valinnan aikana, jotta suodatin voi toimia vakaasti maksimipaineessa.
3. Tarkkuus (silmäluku) -periaate
Suodattimen suodatustarkkuus (silmäluku) määräytyy pääasiassa siepattavien epäpuhtauksien partikkelikoon perusteella, jonka tulisi perustua väliainevirtausprosessin vaatimuksiin. Esimerkiksi lääketeollisuudessa farmaseuttisen veden ja lääketieteellisten välituotteiden suodatustarkkuusvaatimus on erittäin korkea, ja tulisi valita erittäin tarkka ydintyyppinen suodatin; vedenkäsittelyn esikäsittelylinkissä karkea suodatin, jonka tarkkuus on riittävä, voi täyttää vaatimukset ja välttää liiallisen tarkkuuden, joka lisää laiteinvestointeja ja käyttökustannuksia.
4. Suodatinmateriaaliperiaate
Suodattimen materiaali valitaan yleensä samaksi kuin liitetyn prosessiputkiston materiaali, jotta varmistetaan koko putkistojärjestelmän yhtenäisyys ja vältetään materiaalien yhteensopimattomuudesta johtuva korroosio ja vuodot. Erilaisissa työolosuhteissa (kuten happo-emäsympäristö, korkea-lämpötilaympäristö jne.) voidaan harkita metallimateriaaleja (valurauta, hiiliteräs, niukkaseosteinen teräs, ruostumaton teräs) tai muovimateriaaleja (polypropeeni, PVDF). Esimerkiksi happo-emäskemikaalien tuotantoprosessissa tulee valita hapon ja alkalinkestävä PP-materiaali tai ruostumaton teräsmateriaali. korkean lämpötilan-tuotannossa suositaan ruostumatonta terästä, jolla on hyvä korkean lämpötilan-kesto.
5. Painehäviön laskentaperiaate
Vesisuodattimissa painehäviö on 0,52 ~ 1,2 kpa yleisellä lasketulla nimellisvirtauksella. Suodatinta valittaessa painehäviö tulee ottaa täysin huomioon, jotta vältetään liiallisen painehäviön vaikutus koko tuotantolinjan toimintaan. Skenaarioissa, joissa on tiukat vaatimukset virtausnopeudelle ja paineelle, on tarpeen suorittaa ammattimainen painehäviölaskenta ja valita suodatin asianmukaisin parametrein.
Ulkomaille siirtyvän valmistavan teollisuuden kiristyvän kilpailun yhteydessä tieteellinen suodattimien valinta ei liity pelkästään yritystuotannon vakauteen, vaan myös tärkeä osa tuotantokustannusten alentamista ja tuotteiden kilpailukyvyn parantamista. Googlesta riippumattomia asemia rakentaville yrityksille suodattimien valintaperiaatteiden ja parametristandardien selkeä näyttäminen voi auttaa potentiaalisia asiakkaita (kuten teollisia ostajia ja insinöörejä) vastaamaan nopeasti omiin tarpeisiinsa ja parantamaan kyselyiden tulosprosenttia.
Suodattimien sovellusalue: Kattaa useita toimialoja, luo ydinarvoa
Suodattimia, erityisesti tarkkuussuodattimia, on käytetty laajalti useilla teollisuuden aloilla-monikäyttöisenä laitteena, ja niistä on tullut tärkeä tae tuotteiden laadun parantamiselle, laitteiden suojaamiselle ja ympäristönsuojelun päästöjen varmistamiselle. Sen erityinen sovellusalue kattaa öljykemianteollisuuden, maakaasun, pinnoitteen, maalin, musteen, lääketieteen, biotekniikan, autoteollisuuden, elektroniikan, galvanoinnin, ruoan, juoman ja monet muut alat, ja sen erityiset sovellukset kullakin alalla ovat seuraavat:
Teollinen nesteiden suodatus
Lääkkeiden valmistus
Vedenkäsittely
Kemialliset prosessit
Öljykemian ja maakaasun teollisuus
Öljykemianteollisuudessa suodattimia käytetään vetyperoksidin, hartsin, voiteluöljyn, polymeerin, viskoosin, lentopetrolin ja erilaisten öljytuotteiden puhdistukseen sekä katalyyttien, kemiallisten välituotteiden ja kemiallisten tuotteiden erottamiseen ja talteenottoon. Maakaasuteollisuudessa sitä käytetään pääasiassa huoltoasemien CNG-suodatukseen, amiininesteen rikinpoisto- ja vedenpoistoaineiden suodatukseen, maakaasun ja jalostamoiden erotukseen ja puhdistukseen sekä öljykenttien veden ruiskutus-, työstö- ja happamoittavien nesteiden suodatukseen, mikä varmistaa koko tuotanto- ja kuljetusprosessin turvallisen ja vakaan toiminnan.
Pinnoite-, maali- ja musteteollisuus
Pinnoite-, maali- ja musteteollisuudessa suodattimia käytetään lateksimaalien, maaliraaka-aineiden ja liuottimien, painomusteen, painomusteen ja lisäaineiden suodattamiseen. Raaka-aineista ja tuotteista poistamalla epäpuhtaudet parannetaan pinnoitteiden, maalien ja musteiden hienoutta ja tasaisuutta, vältetään vikojen, kuten tahrojen ja epäpuhtauksien syntyminen tuotteen pinnalle sekä parannetaan tuotteiden laatua ja ulkonäköä.
Lääketiede ja biotekniikkateollisuus
Lääketeollisuudessa ja biotekniikassa tuotteiden puhtaus- ja hygieniavaatimukset ovat erittäin korkeat. Suodattimia käytetään infuusio- (LVP ja SVP) lääkeveden, biologisten tuotteiden, kuten plasman ja seerumin, erilaisten farmaseuttisten välituotteiden, lääkeraaka-aineiden ja liuottimien suodattamiseen sekä fermentorin sisään- ja poistokaasujen CIP-suodatukseen ja sterilointisuodatukseen. Se poistaa tehokkaasti bakteerit, epäpuhtaudet ja muut haitalliset aineet materiaaleista varmistaen lääkkeiden ja biologisten tuotteiden turvallisuuden ja tehokkuuden.
Autonvalmistusteollisuus
Autoteollisuudessa suodattimia käytetään elektroforeettisen maalin, pintamaalin, ultrasuodatusveden, esikäsittelynesteen, ajoneuvojen ruiskutusveden, moottorin kampiakselin valmistuksen jäähdytysnesteen suodatukseen sekä teollisuuskaasun puhdistukseen maalausta varten ja kaasun ruiskutuskammiossa. Erilaisia materiaaleja ja kaasuja puhdistamalla parannetaan autojen maalauksen laatua, pidennetään moottorin ja muiden ydinkomponenttien käyttöikää sekä taataan autojen yleinen laatu ja suorituskyky.
Elektroniikka- ja galvanointiteollisuus
Elektroniikka- ja galvanointiteollisuudessa mikroelektroniikan teknologian jatkuvan kehityksen myötä materiaalien puhtausvaatimukset kohoavat koko ajan. Suodattimia käytetään erilaisten kemikaalien käsittelyyn nestekidenäyttöjen, litografiakoneiden, optisten levyjen, kuparifolion, integroitujen piirien ja muiden mikroelektroniikan ja elektroniikkatuotteiden valmistusprosessissa sekä galvanointinesteen, prosessikaasun ja kaasun puhdistuksessa puhdastiloissa, jotta vältetään epäpuhtauksien vaikutus elektroniikkatuotteiden suorituskykyyn ja käyttöikään.
Ruoka-, juoma- ja viiniteollisuus
Elintarvike-, juoma- ja viiniteollisuudessa suodattimia käytetään viinin (viini, keltainen riisiviini, valkoviini, olut, hedelmäviini, sake), hedelmämehun, teejuomien, soijamaidon, maitotuotteiden, pullotetun veden, ruokaöljyn, etikan, mononatriumglutamaatin ja muiden elintarvikelisäaineiden prosessipuhdistukseen ja steriiliin käsittelyyn. Poistamalla ruoasta ja juomasta epäpuhtaudet, bakteerit ja muut haitalliset aineet varmistetaan tuotteiden turvallisuus ja hygienia, pidennetään tuotteiden säilyvyyttä sekä parannetaan tuotteiden makua ja laatua. Esimerkiksi paino- ja värjäystehdas otti käyttöön vesipesun tarkkuussuodattimen, joka vähensi kierrätysveden sameuden 15 NTU:sta alle 0,5 NTU:iin ja pienensi vedensäästökustannuksia 420 000 yuania vuodessa, mikä heijastaa täysin suodattimien arvoa kustannusten vähentämisessä ja tehokkuuden parantamisessa.
Johtopäätös
Suodattimista, jotka ovat teollisuuden kiinteiden aineiden erotuksen ja nesteiden puhdistuksen ydinlaitteita, on tullut välttämätön osa nykyaikaista teollista tuotantoa yksinkertaisen toimintaperiaatteensa, monipuolisten tuotetyyppiensä, tieteellisten valintamenetelmiensä ja laajan käyttöalueensa ansiosta. Olipa kyseessä vedenkäsittelyn esikäsittely-, farmaseuttisten ja elektroniikkatuotteiden tarkkuussuodatus tai öljykemikaalien sekä elintarvike- ja juomamateriaalien puhdistus, suodattimilla on tärkeä rooli tuotteiden laadun parantamisessa, tuotantokustannusten vähentämisessä, laitteiden turvallisuuden suojelemisessa ja ympäristönsuojelun päästöjen varmistamisessa.
Teollista tuotantoa harjoittaville yrityksille suodattimien toimintaperiaatteen, tuoteluokituksen, valintaperiaatteiden ja käyttöalueen ymmärtäminen on ratkaisevan tärkeää sopivien laitteiden valinnassa, tuotantoprosessien optimoinnissa ja markkinoiden kilpailukyvyn parantamisessa. Teollisen teknologian jatkuvan kehityksen myötä myös suodattimien suorituskyky ja toiminnot parantuvat jatkuvasti ja siirtyvät kohti tehokkaampia, energiaa-säästäviä ja älykkäitä suuntauksia, mikä tuo lisää käyttömukavuutta ja lisäarvoa eri teollisuudenalojen kehitykseen tulevaisuudessa.
Jos haluat tietää lisää suodattimien mallivalikoimasta, käyttötaidoista tai tuoteparametreista, voit jättää viestin kommenttikenttään, niin annamme sinulle ammattimaiset vastaukset ja ratkaisut ajoissa.
